CLIP ADAPTADOR PARA BMW BDC03

VISÃO GERAL

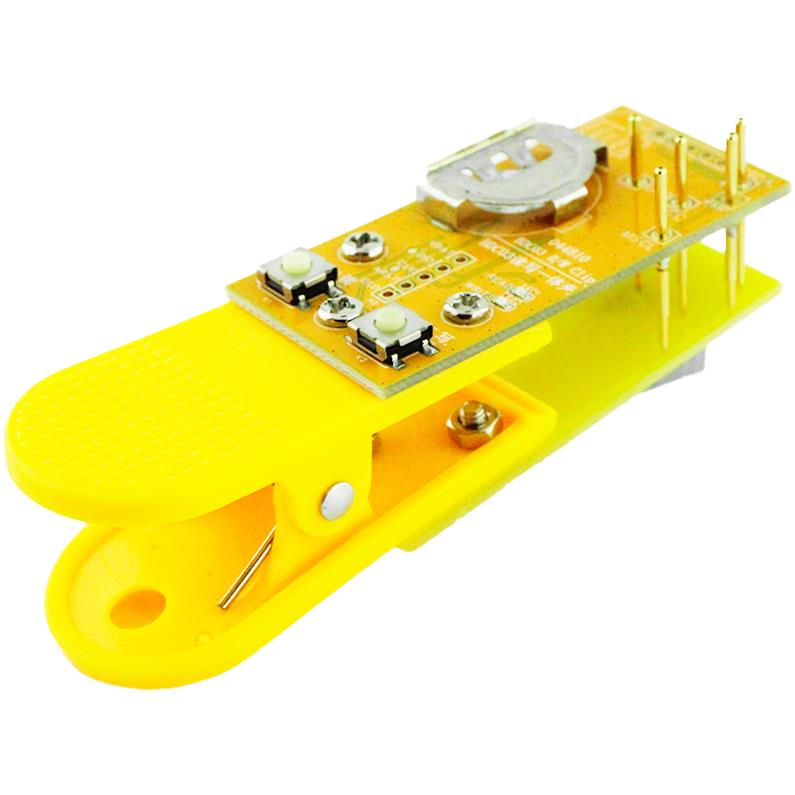

O Clipe BMW BDC03 R/W (read/write)  é um dispositivo autônomo desenvolvido para leitura e gravação direta de dados em chaves BMW equipadas com sistema BDC03, dispensando o uso de máquinas programadoras externas.

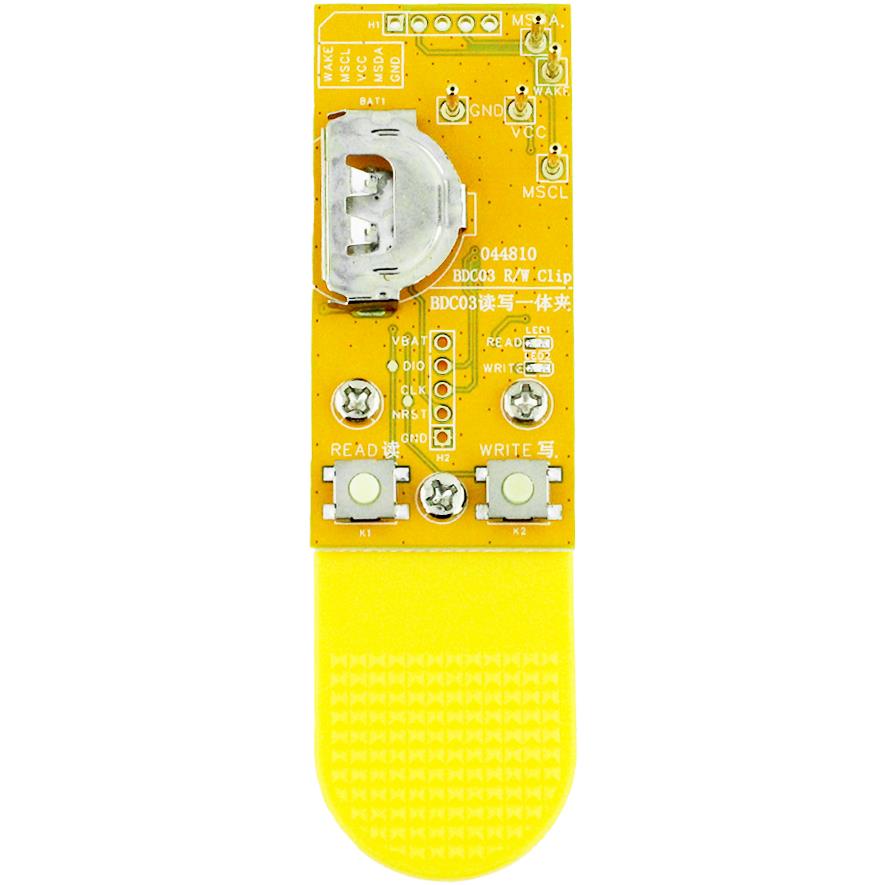

O equipamento possui circuito interno próprio, alimentação por bateria e botões físicos dedicados de READ (leitura) e WRITE (gravação), permitindo a cópia direta dos dados de uma chave original para uma chave virgem compatível.

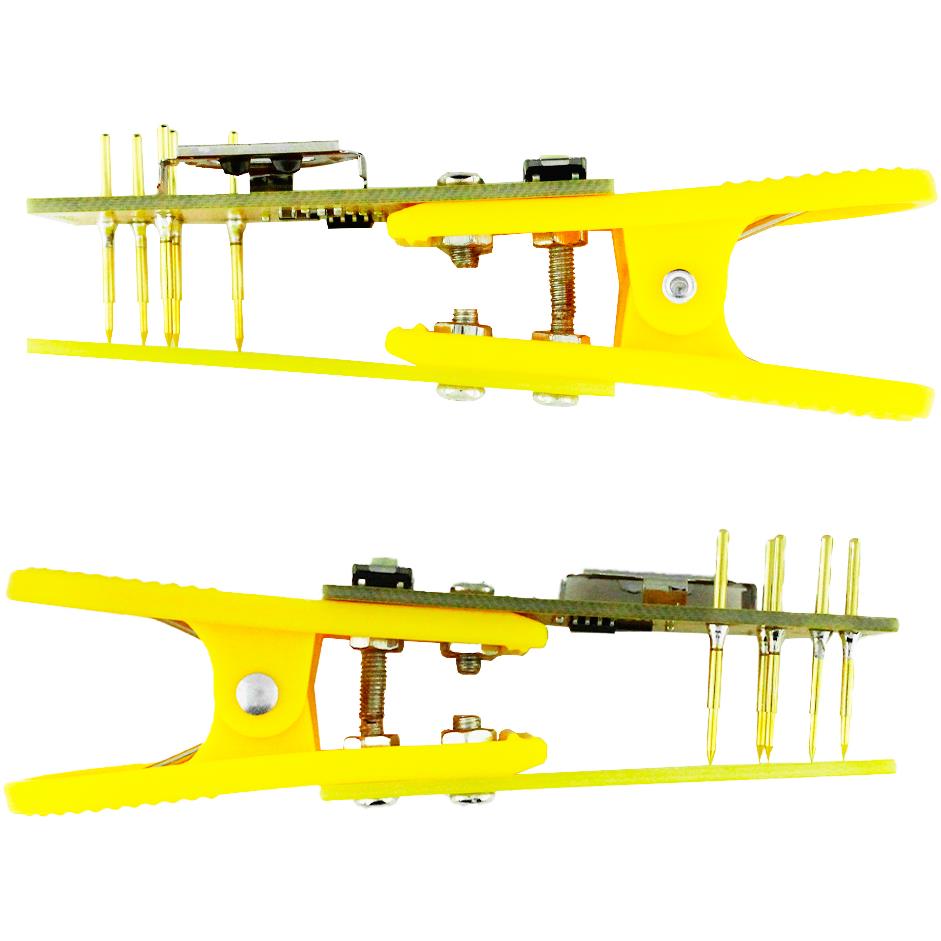

Projetado para uso profissional, o dispositivo realiza o processo por contato elétrico direto na PCB da chave através do clip de precisão, garantindo praticidade e agilidade no procedimento.

FUNCIONAMENTO

·         Equipamento standalone (não requer programador externo)

·         Alimentação por bateria interna

·         Circuito interno dedicado para leitura e gravação

·         Interface por clip de contato direto

·         Botão físico READ

·         Botão físico WRITE

·         Indicadores de status por Led (vermelho)

PROCEDIMENTO OPERACIONAL

1. Instalar a bateria no compartimento do dispositivo
2. Posicionar o clip corretamente sobre os pontos de contato da PCB da chave original já programada
3. Pressionar o botão Read para iniciar a leitura dos dados
4. Após a confirmação visual pelo Led (vermelho aceso direto)
5. Remover o clip da chave original
6. Posicionar o clip na PCB da chave virgem compatível
7. Pressionar o botão Wire para iniciar a gravação

Após a gravação bem-sucedida, a chave copiada estará pronta para uso.

ESPECIFICAÇÕES TÉCNICAS

• Operação: Leitura e gravação direta via contato
• Frequência automática: 315MHz / 433MHz (definida automaticamente conforme a chave lida)
• Método de conexão: Clip de contato sem solda
• Alimentação: Bateria interna
• Indicadores: Led vermelho

COMPATIBILIDADE TÉCNICA

• BMW – Sistema BDC03

Suporte para:

• Leitura de chaves BDC3
• Leitura de chaves LCD Criptografadas BDC2/3 (requer soldagem para leitura)
• Gravação para chaves de Lâmina BDC3

DIFERENCIAIS

• Equipamento totalmente independente
• Não necessita computador ou programador
• Processo simplificado por botão físico
• Redução de risco comparado a métodos com solda
• Ideal para operações rápidas em bancada

ATENÇÃO

·         A estabilidade do contato do clip é essencial para leitura e gravação corretas.

·         Bateria com baixa carga pode comprometer o processo.

INDICAÇÃO DE STATUS DO LED

·         Led piscando: Operação em andamento.

·         Led fixo: Operação concluída com sucesso.

CÓDIGOS DE ERRO (Leitura)

·         1 piscada: A chave não está conectada corretamente.

·         2 piscadas: A chave está bloqueada ou a leitura não é suportada.

·         3 piscadas: Falha na leitura, tente novamente.

·         Outras quantidades: Erro no dispositivo, retire e insira novamente a bateria.

CÓDIGOS DE ERRO (Escrita)

·         1 piscada: A chave não está conectada corretamente.

·         2 piscadas: Falha ao apagar, falha ao apagar o chip

·         3 piscadas: Falha na escrite, tente novamente.

·         Outras quantidades: Erro no dispositivo, retire e insira novamente a bateria.
